0.01mm 20mm长行程指示表KM-121/KM-121f

型号：KM-121/KM-121f

产地：日本

产品描述

日本TECLCOK得乐长行程百分表

型号：KM-121
最小刻度：0.01mm
行程：20mm

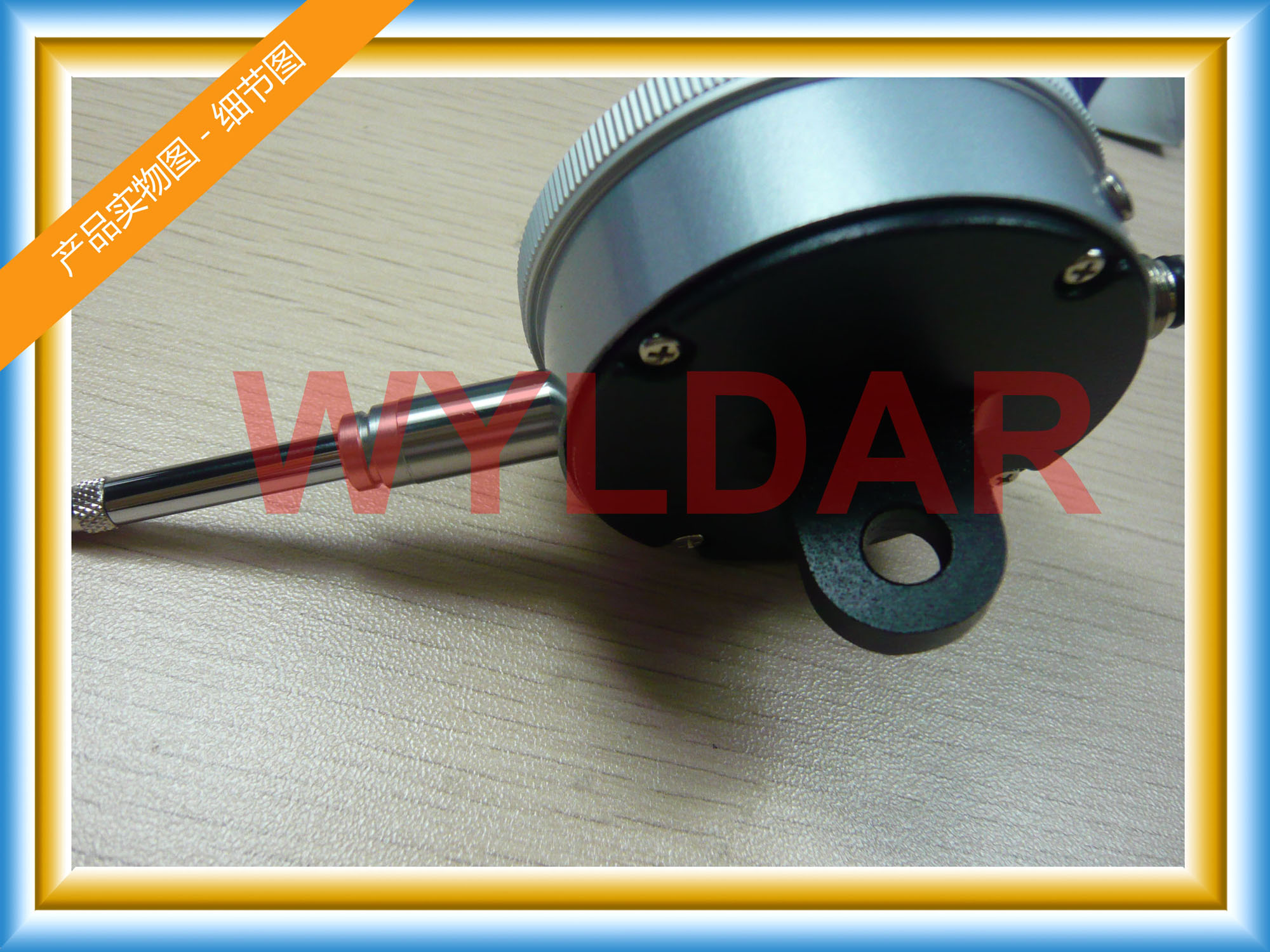

KM-121:后盖为凸耳式，KMf:后盖为平背式。

小表盘百分表千分表

KM-121、KM-121D、KM-121PW、KM-131、KM-132D、KM-130、、KM-130D、
KM-55、KM-155、KM-155D、KM-05100、KM-05150、

KM-121/KM-121f 标准型测量范围：20mm 最小刻度：0.01mm	KM-121D/KM-121Df 指针同轴心型测量范围：20mm 最小刻度：0.01mm	KM-121PW/KM-121PWf 防油型测量范围：20mm 最小刻度：0.01mm

KM-131/KM-131f 标准型测量范围：30mm 最小刻度：0.01mm	KM-132D/KM-132Df 指针同轴心型测量范围：30mm 最小刻度：0.01mm	KM-130/KM-130f 高精度型测量范围：30mm 最小刻度：0.01mm

KM-130R/KM-130Rf 反转刻度型测量范围：30mm 最小刻度：0.01mm	KM-130D/KM-130Df 指针同轴心高精度型测量范围：30mm 最小刻度：0.01mm

50mm长行程指示表：

KM-55/KM-55f 测量范围：50mm 最小刻度：0.01mm	KM-155/KM-155f 宽刻度型测量范围：50mm 最小刻度：0.01mm	KM-155D/KM-155Df 指针同轴心型测量范围：50mm 最小刻度：0.01mm

100/150mm长行程指示表：

KM-05100/KM-05100 指针同轴心型测量范围：100mm 最小刻度：0.01mm	KM-05150/KM-05150 指针同轴心型测量范围：150mm 最小刻度：0.01mm

长行程百分表产品说明：
20mm, 30 mm, 50 mm, 100 mm, 150 mm量程可供选择。
所有型号内置TECLOCK独特的防震设计。
可选配提杆（除KM-121PW外）
除TM-1201PW外，可选配边框夹。
如果需选配平型背板，请在型号后加f，如TM-1201f
KM-05150为最长量程的机械百分表，量程达150mm

长行程百分表用途：
测量平面凹凸、加工物件安装是否到位、轴的摆动、直角度变位等。

技术参数

长行程百分表规格：

型号	最小刻度 mm	测量范围 mm	重复精度 um	显示误差(um)			滞后	标准测头	测量力	重量g
型号	最小刻度 mm	测量范围 mm	重复精度 um	邻接误差	1转	总范围	滞后	标准测头	测量力	重量g
KM-121	0.01	20	5	10	±15	±20	7	ZS-017	2.2N以下	145
KM-121D	0.01	20	5	10	±15	±20	7	ZS-028	2.2N以下	150
KM-121PW	0.01	20	5	10	±15	±20	7	ZS-017	2.2N以下	165
KM-131	0.01	30	5	14	±18	±35	8	ZS-017	2.5N以下	150
KM-132D	0.01	30	5	14	±18	±35	8	ZS-017	2.5N以下	150
KM-130	0.01	30	5	14	±18	±25	7	ZS-017	2.2N以下	200
KM-130R	0.01	30	5	14	±18	±25	7	ZS-017	2.2N以下	200
KM-130D	0.01	30	5	14	±18	±25	7	ZS-017	2.2N以下	200
KM-55	0.05	50	20	30	±50	±100	15	ZS-017	2.5N以下	285
KM-155	0.01	50	5	15	±20	±35	9	ZS-017	2.5N以下	285
KM-155D	0.01	50	5	15	±20	±35	9	ZS-017	2.5N以下	285
KM-05100	0.05	100	30			±100	15	ZS-018	2.5N以下	550
KM-05150	0.05	150	30			±150	15	ZS-018	3.0N以下	680

KM-121f、KM-121Df、KM-121PWf、KM-131f、KM-132Df、KM-130f、KM-130Rf、KM-130Df、KM-55f、KM-155f、KM-155Df、KM-05100f、KM-05150f规格参数与以上表格中对应型号相同。唯一不同的是f为平板型后背。

尺寸图

Model	A	B	C	D	E	F	G	H	I	J
KM-121	36	75	55	52	18	15.5	20	7.5	7.8	29.5
KM-121D	36	75	55	52	18	17.6	20	7.5	7.8	29.5
KM-121PW	55	89	56	52	-18	14.5	20	11	8.3	-43.5
KM-131	36	86	55	52	19	15.5	20	7.5	88	39.5
KM-132D	36	86	55	52	19	17.3	20	7.5	9.6	39.5
KM-130	38.5	92	59	54.5	23	17.5	22	7.5	9.6	39.8
KM-130R	38.5	92	59	54.5	23	17.5	22	7.5	9.6	39.8
KM-130D	38.5	92	59	54.5	23	19.5	22	7.5	9.6	39.8

KM-55 / KM-155/ KM-155D尺寸图：

KM-05100 / KM-05150 尺寸图：

型号	A	B	C	D	E
KM-05100	140	235	44	80	111
KM-05150	190	335	55	120	160

KM-121/KM-121f 标准型测量范围：20mm 最小刻度：0.01mm	KM-121D/KM-121Df 指针同轴心型测量范围：20mm 最小刻度：0.01mm	KM-121PW/KM-121PWf 防油型测量范围：20mm 最小刻度：0.01mm

KM-131/KM-131f 标准型测量范围：30mm 最小刻度：0.01mm	KM-132D/KM-132Df 指针同轴心型测量范围：30mm 最小刻度：0.01mm	KM-130/KM-130f 高精度型测量范围：30mm 最小刻度：0.01mm

KM-130R/KM-130Rf 反转刻度型测量范围：30mm 最小刻度：0.01mm	KM-130D/KM-130Df 指针同轴心高精度型测量范围：30mm 最小刻度：0.01mm

指示表Products

0.01mm 20mm长行程指示表KM-121/KM-121f

产品描述

日本TECLCOK得乐 长行程百分表

技术参数

尺寸图

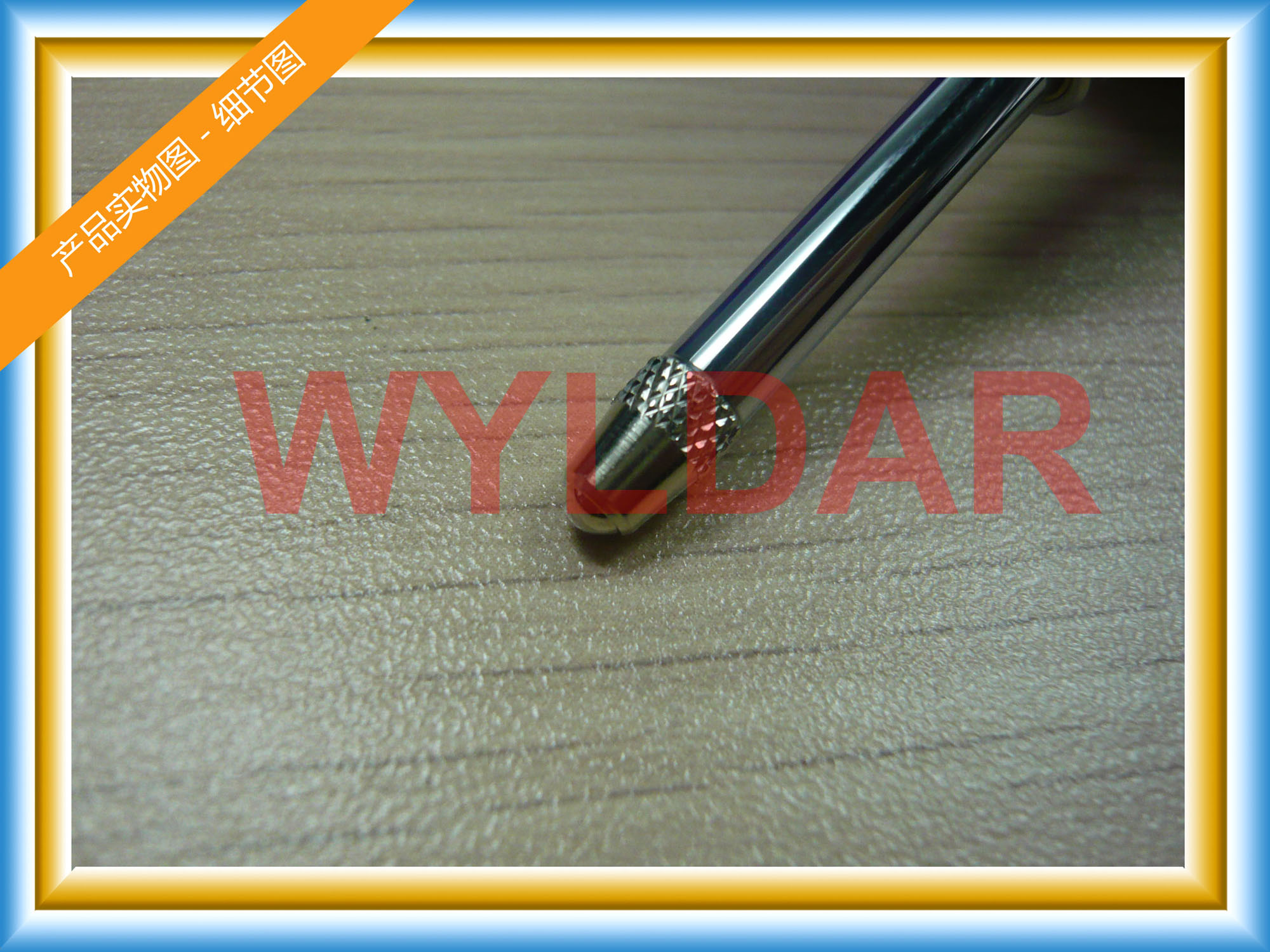

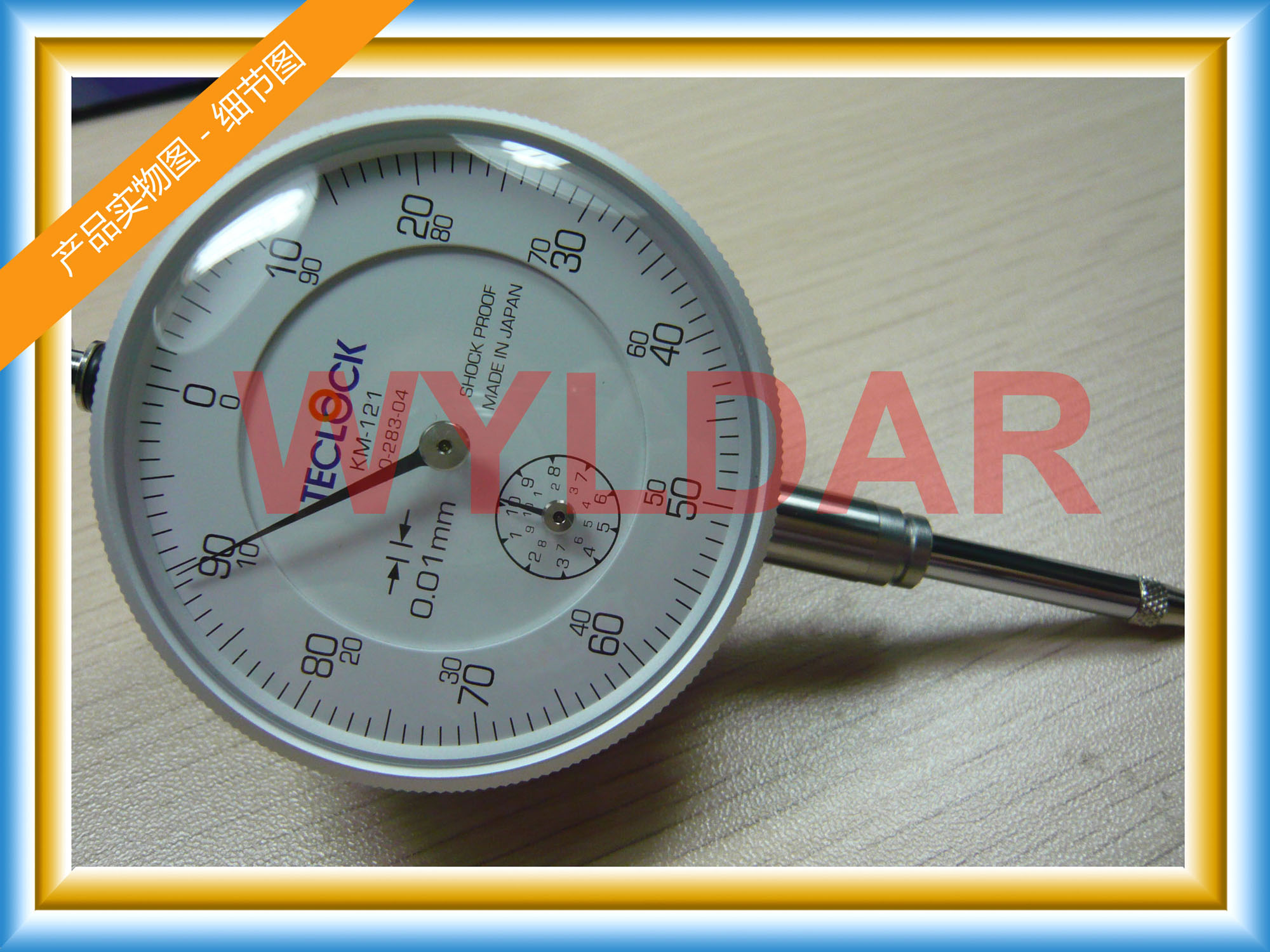

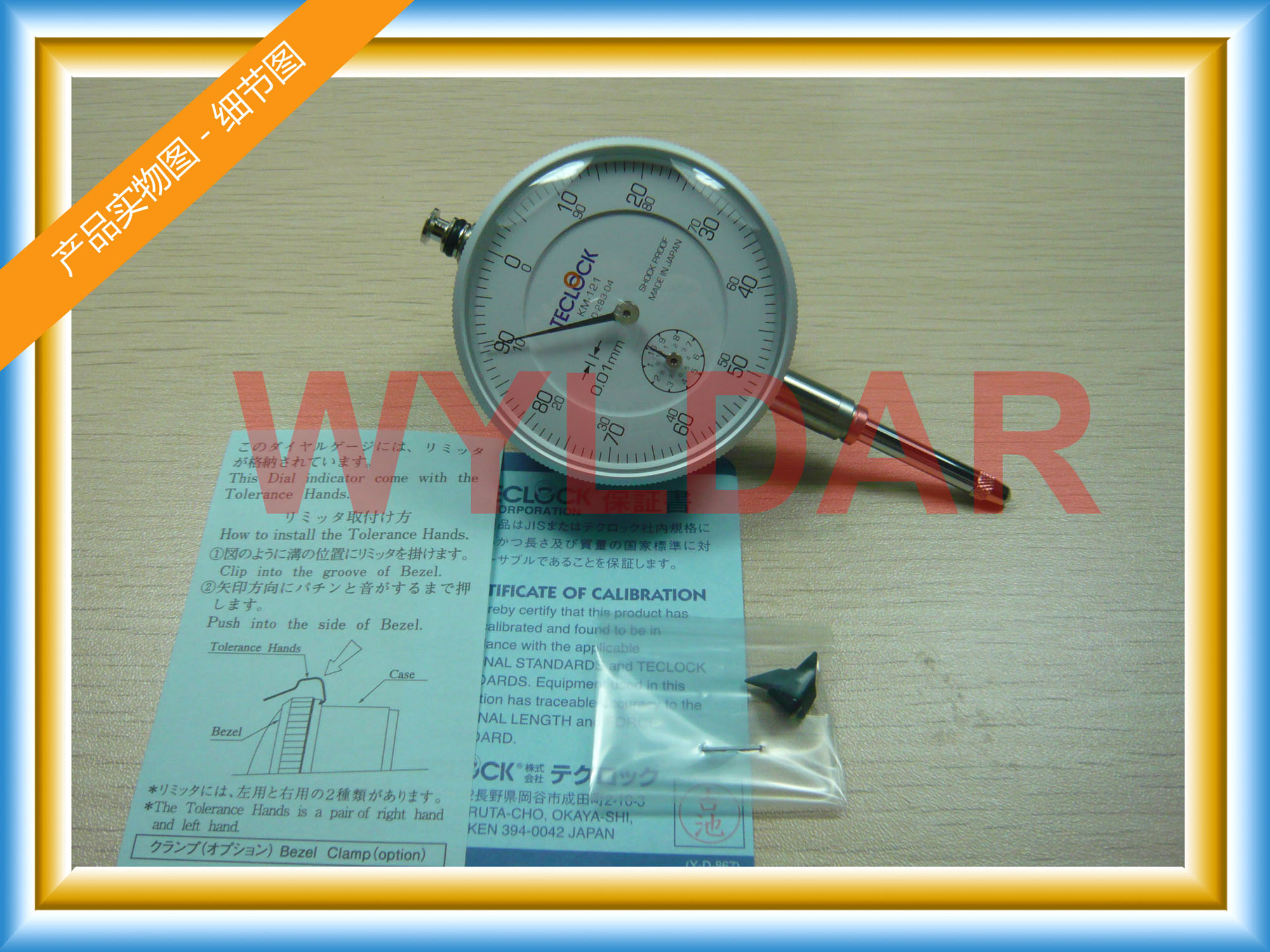

实物图
