单圈型指示表TM-102/TM-102f

型号：TM-102/TM-102f

产地：

产品描述

日本TECLCOK得乐单圈型指示表

型号：TM-102
最小刻度：0.01mm

行程：1.0mm

TM-102:后盖为凸耳式，TM-102f:后盖为平背式。

单圈型百分表型号：
TM-1200、TM-1210、TM-1211、TM-102、TM-98、TM-5210

单圈型百分表别名：
比测表、界限表

单圈型百分表产品说明：
用于比较测量，最小刻度有0.0005mm、0.001mm、0.01mm可选择。
内置TECLOCK独特的机械装置，可实现高耐用性。
标配有限位装置
测量范围有0.08mm、0.16 mm、0.2 mm、1.0 mm可供选择。
可选配提杆
如果需选配平型背板，请在型号后加f，如TM-1200f

单圈型百分表用途：
测量平面凹凸、加工物件安装是否到位、轴的摆动、直角度变位等。

TM-1200/TM-1200f 标准型测量范围：0.16mm 最小刻度：0.001mm	TM-1210/TM-1210f 宽刻度型测量范围：0.08mm 最小刻度：0.001mm	TM-1211/TM-1211f 满范围型测量范围：0.2mm 最小刻度：0.001mm

TM-102/TM-102f 测量范围：1mm 最小刻度：0.01mm	TM-98/TM-98f 测量范围：3.2mm 最小刻度：0.1mm	TM-5210/TM-5210f 小刻度型测量范围：0.08mm 最小刻度：0.0005mm

技术参数

型号	最小刻度 mm	测量范围 mm	重复精度 um	显示误差(um)			滞后	标准测头	测量力	重量g
型号	最小刻度 mm	测量范围 mm	重复精度 um	邻接误差	1转	总范围	滞后	标准测头	测量力	重量g
TM-1200	0.001	0.16（3.5）	0.5	2.5	-	±5	3	ZS-017	1.5N以下	170
TM-1210	0.001	0.08（3.5）	0.8	2.5	-	±3.5	3	ZS-017	1.5N以下	170
TM-1211	0.001	0.2（3.5）	0.5	2.5	-	±5	3	ZS-017	1.5N以下	170
TM-102	0.01	1（5)	5	7	-	±10	5	ZS-017	1.4N以下	145
TM-98	0.1	3.2（6）	20	20	-	±40	20	ZS-017	1.4N以下	145
TM-5210	0.0005	0.08（3.5）	0.8	2.5	-	±2.5	2.5	ZS-017	1.5N以下	170

TM-1200f、TM-1210f、TM-1211f、TM-102f、TM-98f、TM-5210f规格参数与以上表格中对应型号相同。唯一不同的是f为平板型后背。

尺寸图

Model	A	B	C	D	E	F	G	H
TM-1200	44.5	62	56	52.5	15	8	16	18
TM-1210	44.5	62	56	52.5	15	8	16	18
TM-1211	44.5	62	56	52.5	15	8	16	18
TM-102	48	65	55	52	16	8	19	18.5
TM-98	48	65	55	52	16	7.8	19	18.5
TM-5210	44.5	62	56	52.5	15	8	16	18

TM-1200/TM-1200f 标准型测量范围：0.16mm 最小刻度：0.001mm	TM-1210/TM-1210f 宽刻度型测量范围：0.08mm 最小刻度：0.001mm	TM-1211/TM-1211f 满范围型测量范围：0.2mm 最小刻度：0.001mm

TM-102/TM-102f 测量范围：1mm 最小刻度：0.01mm	TM-98/TM-98f 测量范围：3.2mm 最小刻度：0.1mm	TM-5210/TM-5210f 小刻度型测量范围：0.08mm 最小刻度：0.0005mm

指示表Products

单圈型指示表TM-102/TM-102f

产品描述

日本TECLCOK得乐 单圈型指示表

技术参数

尺寸图

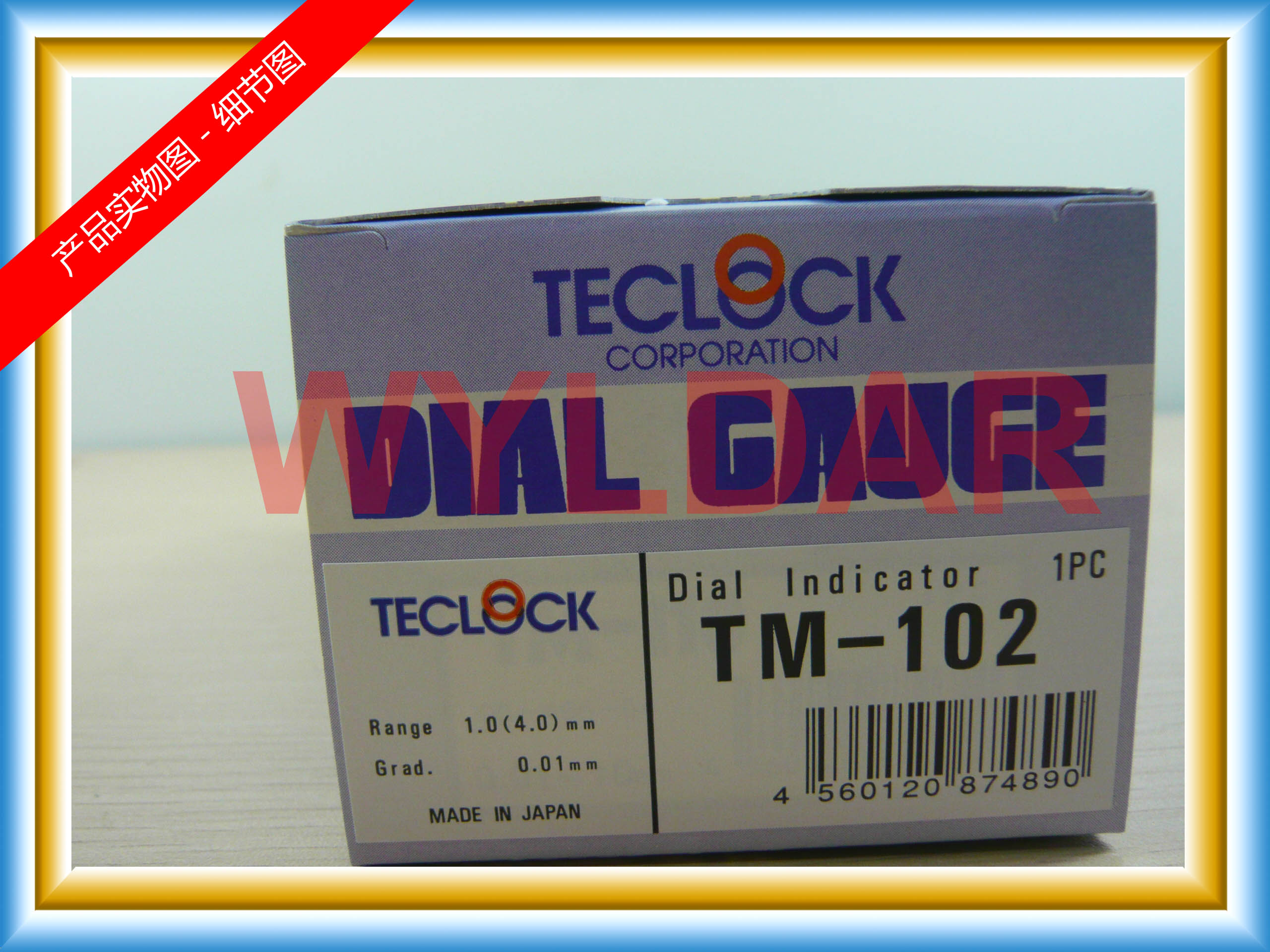

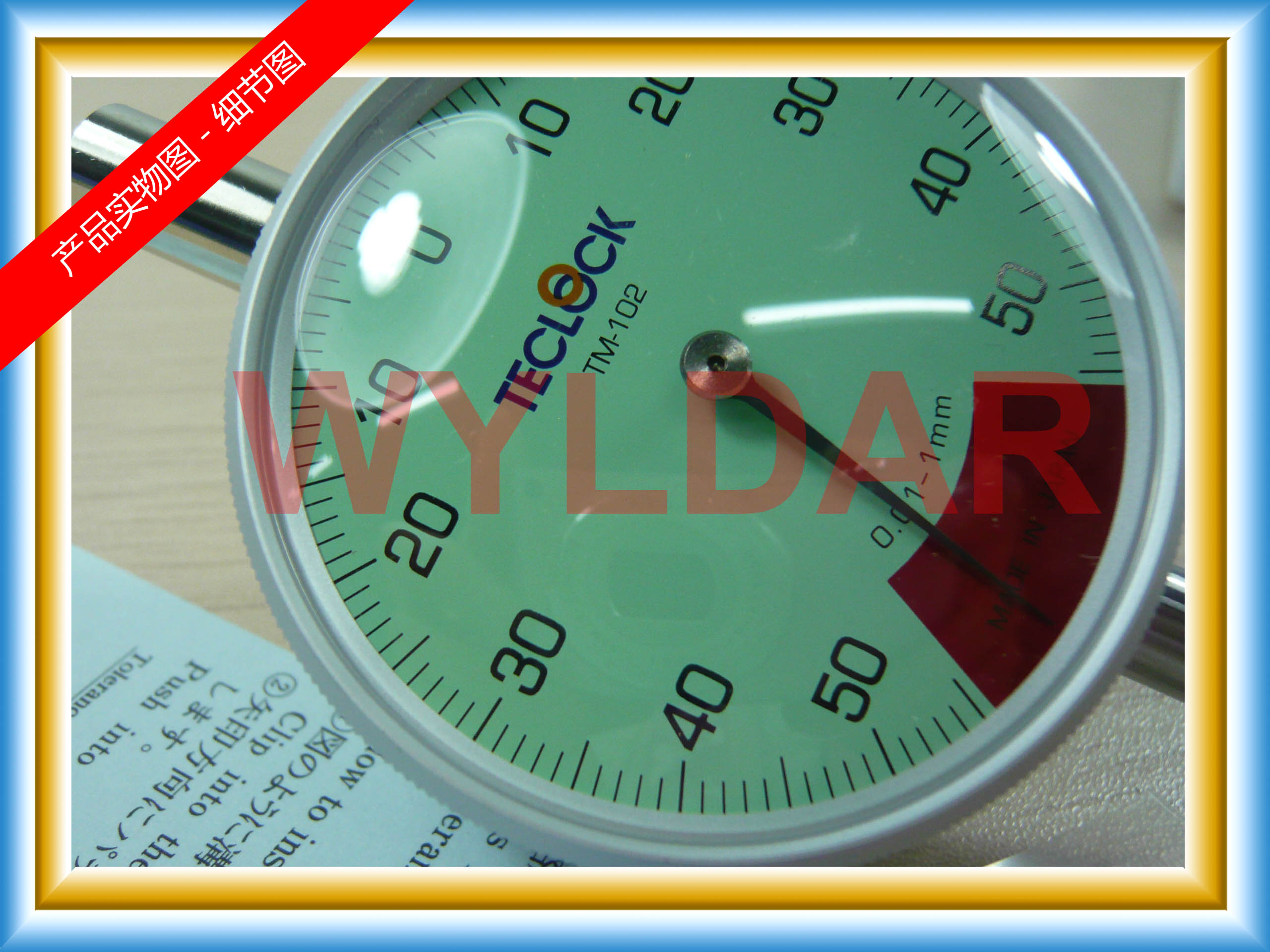

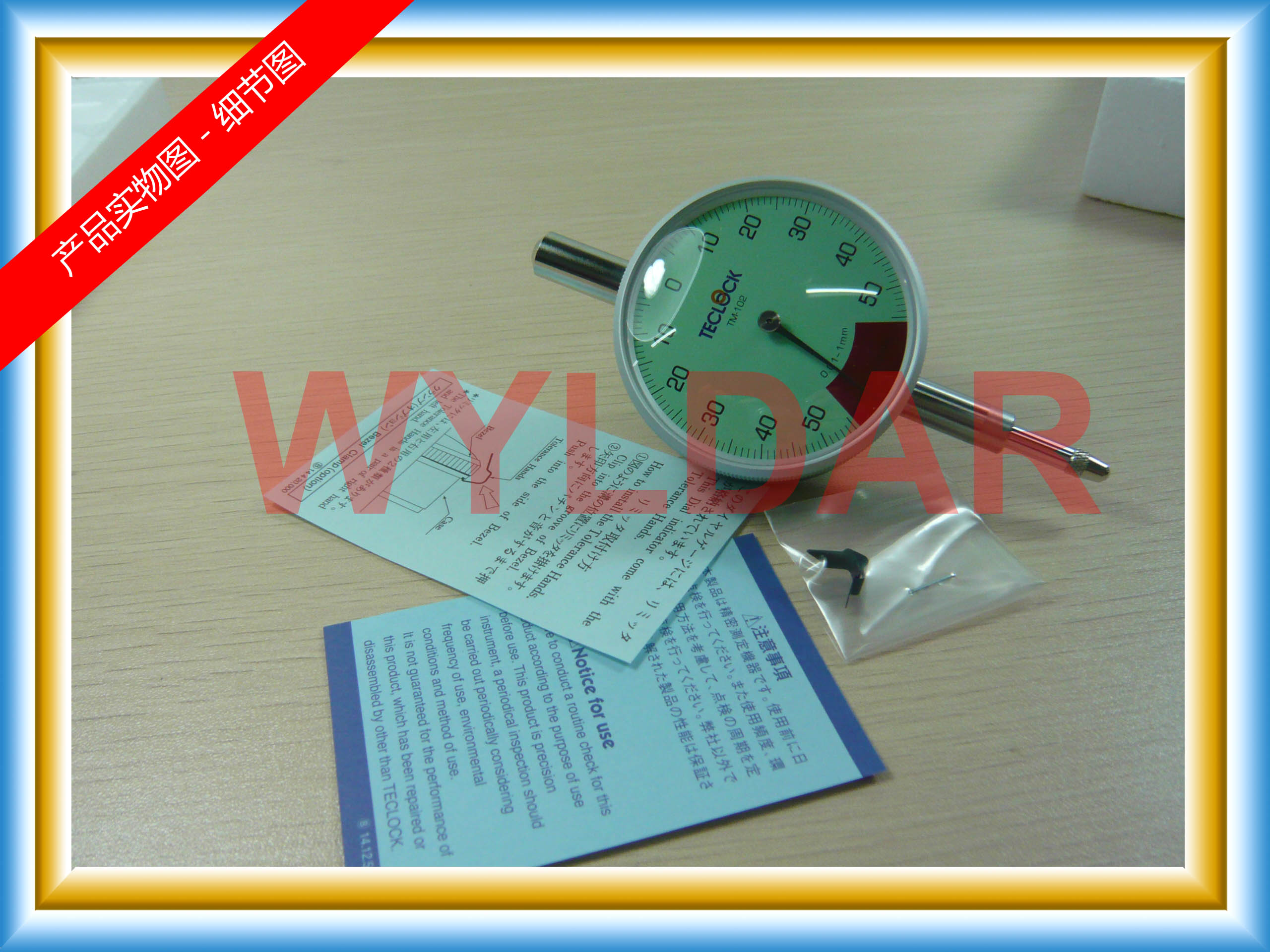

实物图

日本TECLCOK得乐单圈型指示表
