普通型杠杆表LT-370

普通型杠杆表LT-370

型号:LT-370
产地:日本

产品描述

日本TECLCOK得乐 杠杆表

杠杆表  型号:
LT-310、LT-311、LT-314、LT-315、LT-316、LT-370、LT-315PS、LT-316PS
LT-315PS、LT-316PS主体采用TECLOCK原始的PS机械装置——防震装置,防止测量方向的震动

杠杆表  产品说明:
切换杆可更换测量方向
所有型号的主轴承都有宝石。
钨钢测球,可减少磨损,延长使用寿命。
测杆为Ø2mm不锈钢,采用独特的螺纹连接方式,方便更换
测杆和测球为防磁的,不受磁力的影响。
低测量力,因此,也可用于测量薄的工件。

杠杆表  用途:
杠杆指示表适合于车间及计量室使用,特别适合于在平板上作比较测量,例如测形位公差及轴向或径向跳动,可以准确方便的测量狭长和凹进面,及难以测量的内外直径尺寸




LT-310
小型标准型
最小刻度;0.01mm
测量范围:0.8mm
LT-311
小型大表盘型
最小刻度;0.01mm
测量范围:0.8mm
LT-310
宽刻度型
最小刻度;0.01mm
测量范围:0.5mm
LT-315
标准型
最小刻度;0.01mm
测量范围:0.8mm
LT-316
长脚型
最小刻度;0.01mm
测量范围:1.0mm
LT-370
高精度型
最小刻度;0.002mm
测量范围:0.28mm
LT-315PS
标准型
最小刻度;0.01mm
测量范围:0.8mm
LT-316PS
长脚型
最小刻度;0.01mm
测量范围:1.0mm





技术参数

型号 最小刻度
mm
测量范围
mm
表盘刻度 测量力 重复精度
um
邻近误差
um
全行程精度
um
滞后
um
测量力 重量g
LT-310 0.01 0.8 0-40-0 0.4N以下 3 5 8 3 ZS-700 50
LT-311 0.01 0.8 0-40-0 0.4N以下 3 5 8 3 ZS-700 60
LT-314 0.01 0.5 0-25-0 0.4N以下 3 5 5 3 ZS-701 70
LT-315 0.01 0.8 0-40-0 0.4N以下 3 5 8 3 ZS-702 70
LT-316 0.01 1 0-50-0 0.4N以下 3 5 10 4 ZS-704 70
LT-370 0.002 0.28 0-140-0 0.4N以下 1 2 3 2 ZS-713 75
LT-315PS 0.01 0.8 0-40-0 0.4N以下 3 5 8 3 ZS-703 70
LT-316PS 0.01 1 0-50-0 0.4N以下 3 5 10 4 ZS-705 70

尺寸图



Model A B C D E F G H
LT-310 28.4 15.3 14 22.4 47 79.3 5 7
LT-311 35 15.3 14 23.3 47 79.3 5 7
LT-314 35 21.5 13.5 23 65 98.5 4.8 6.8
LT-315 35 20.1 13.5 23 63 97.1 4.8 6.8
LT-316 35 42.9 13.5 23 86 120 4.8 6.8
LT-370 38.4 12 13.5 23.2 55 89 4.8 6.8

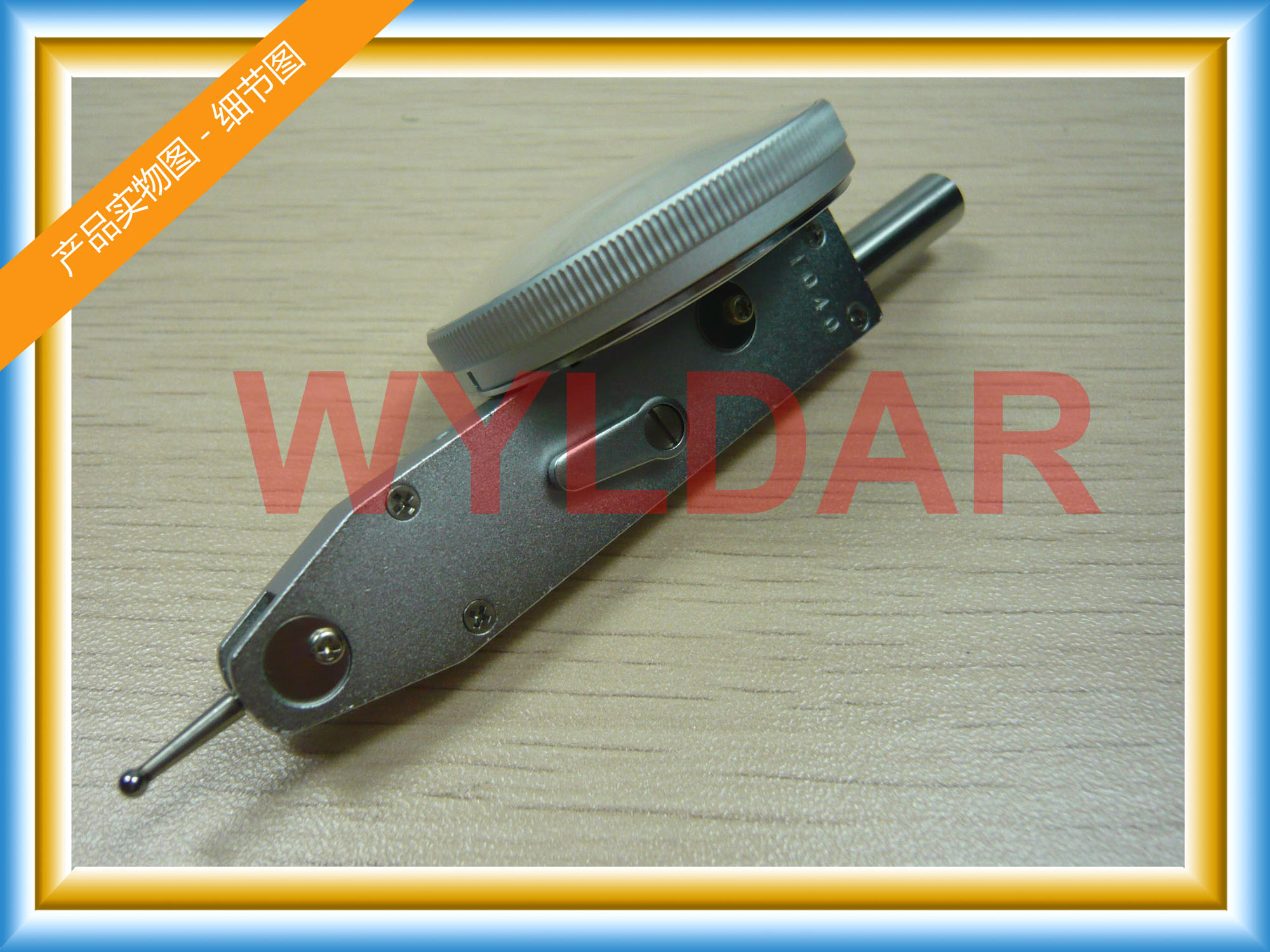

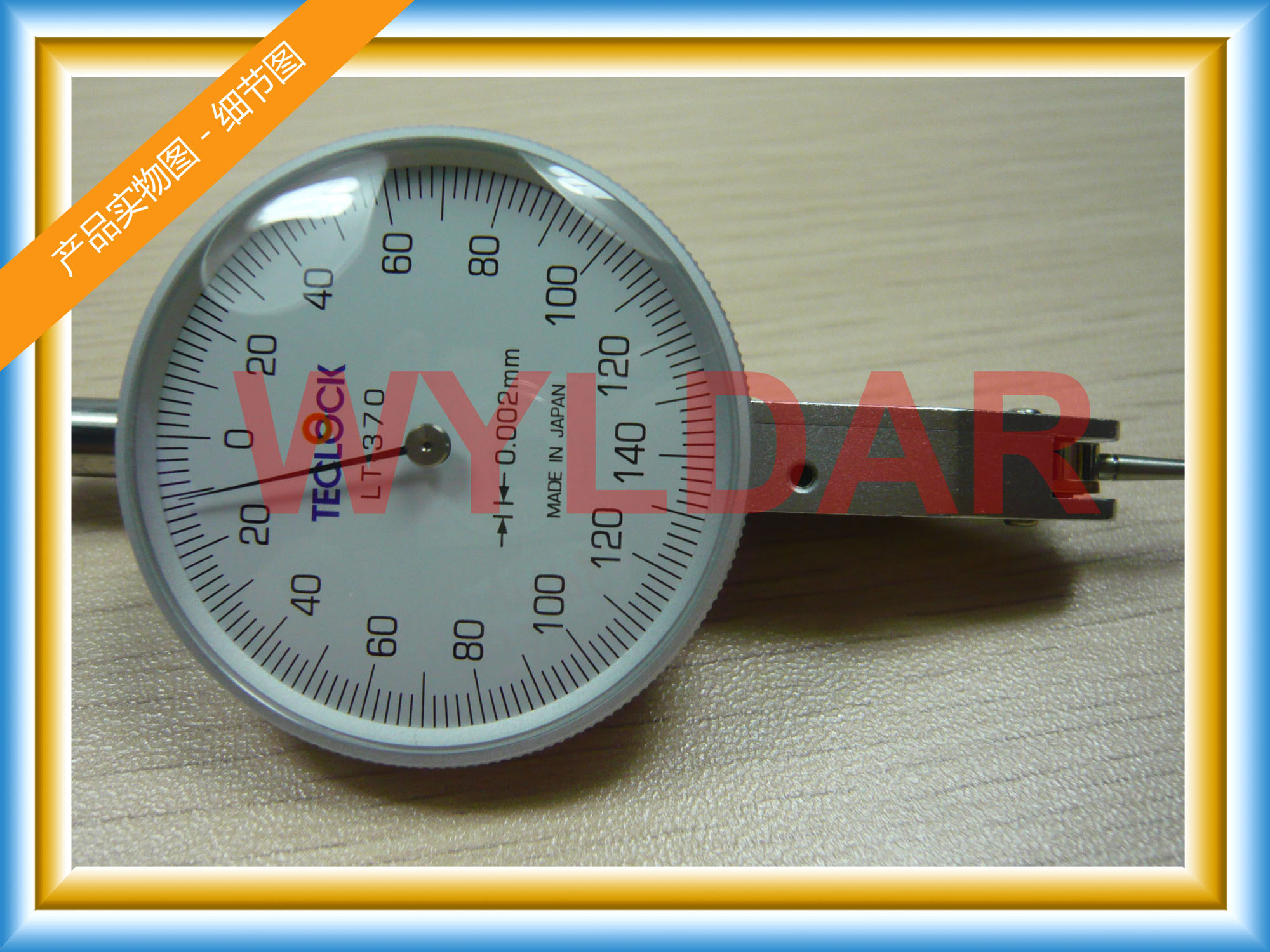

实物图
