CD型内径量表

型号：CD-35

产地：日本

产品描述

日本TECLCOK得乐 CD型内径量表

杠杆表型号：

杠杆表别名：
内径量仪、缸径规、孔径测量仪、内径规

杠杆表产品说明：
内径量表，是一款比较型内径测量设备，测量产品的内径。它的原理是：首先采用千分尺或环规校正，然后测量产品，测头伸入工件内径，与工件接触，测头的位移通过机械装置1：1传到数显表，读数。
内径量仪型号中不包括指示表。
客户可根据需要选择不同显示精度的指示表。
测量范围：Ø6~450mm
符合JIS B7515A标准。
测头采用钨钢球
测量深度可通过选用延长杆，加长测量深度。

杠杆表用途：
测量产品的内径

技术参数

	型号	测量范围	探头深度	有效测量范围	总行程误差	临近误差	重复性	测量力	导向支撑力	测砧数量	垫圈数量	测砧	重量
标准型	CD-35	18-35	100	1.2	2	1	0.5	4N以下	6N以下	9根测针，间隔2mm	2	–	160
	CD-60	35-60	150	1.6				4N以下	6N以下	6根测针，间隔5mm	4	–	230
	CD-150	50-150	150					5N以下	10N以下	11根测针，间隔5mm	4	50	250
	CD-160	100~160	150					5N以下	10N以下	13根测针，间隔5mm	4	–	310
	CD-250	160-250	250					6N以下	15N以下	6根测针，间隔15mm	7	–	680
	CD-400	250-400	250					6N以下	15N以下	5根测针，间隔15mm	7	75	775
短型	CD-35S	18-35	50	1.2				4N以下	6N以下	9根测针，间隔2mm	2	–	150
	CD-60S	35-60	50					4N以下	6N以下	6根测针，间隔5mm	4	–	210
	CD-150S	50-150	50					5N以下	10N以下	11根测针，间隔5mm	4	50	230
	CD-160S	100-160	50	1.6				5N以下	10N以下	13根测针，间隔5mm	4	–	290
	CD-250S	160-250	150					6N以下	15N以下	6根测针，间隔15mm	7	–	630
	CD-400S	250-400	150					6N以下	15N以下	5根测针，间隔15mm	7	75	720

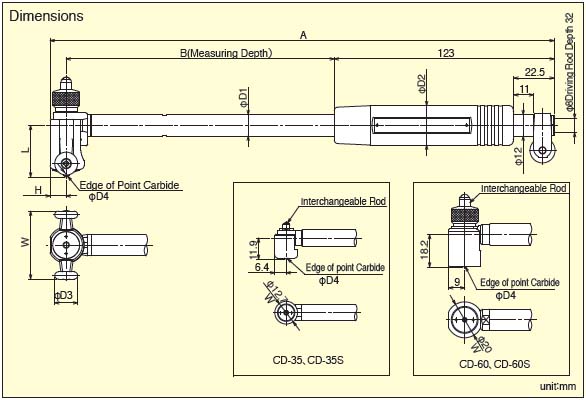

尺寸图

标准型尺寸：

型号	A	B	L	H	W	ØD1	ØD2	ØD3	ØD4
CD-35	229.4	100	11.9	6.4	Ø12.7	9	22	-	1.5
CD-60	282	150	18.2	9	Ø20	12	22	-	1.5
CD-150	282	150	28.9	9	38	12	22	12.8	2
CD-160	282	150	28.9	9	50	12	22	12.8	2
CD-250	385	250	100.9	12	90	15	25	19.8	3
CD-400	385	250	100.9	12	90	15	25	19.8	3

短型尺寸：

型号	A	B	L	H	W	ØD1	ØD2	ØD3	ØD4
CD-35S	179.4	50	11.9	3.4	Ø12.7	9	22	-	1.5
CD-60S	182	50	18.2	9	Ø20	12	22	-	1.5
