数显内径卡规(手提式)
型号:FM-20/FM-25
产地: 日本
产品描述
日本TECLOCK数显内径卡规(手提式)
产品型号:
FM-20内径测量、FM-25外径测量
产品名称(别名):
卡规,内径规,内径卡规,数显内径卡规,内径测量仪
产品说明:
- 通过滑动动臂的测量方法,可以稳定和精确的测量(比较测量) 内部和外部的尺寸。
- 盒装式,方便手持,轻且稳定,适合用于在加工现场检测大型工件。
- 用于各种各样的内齿轮,内螺纹直径,齿轮,多槽轴的专用测量,销轴之间的距离
和径节齿轮的厚度。
- 测头能根据需求特别制作,有球形、扁平形、刀口形,根据尺寸及形状要求制作。
- 数显表可以根据使用需要选择,也可以使用千分表。
- 连接小型数字打印机SD-763P(选配),可以进行打印数据。
产品用途:
- 用于测量较大产品的内径。
- 也可用于测量各种齿轮的直径及厚度。
产品特点:
- 轻便的机型,方便使用,且应用广泛。
技术参数
型号 |
应用 |
测量范围(mm) |
臂长(mm) |
测量力(N) |
安装孔(mm) |
重量(g) |
FM-20 |
内径 |
20~130 |
30 |
7~9 |
φ3.5 |
380 |
FM-25 |
外径 |
0~100 |
30 |
7~9 |
φ3.5 |
380 |
尺寸图

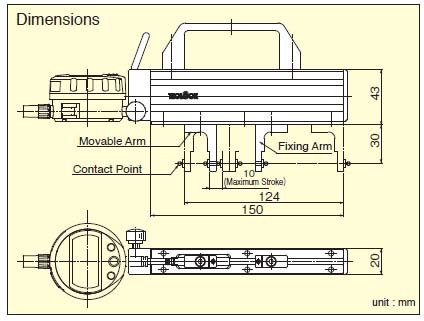

FM-20尺寸图:

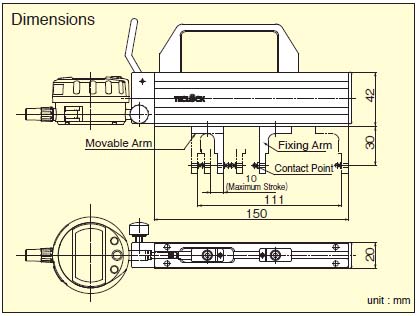

FM-25尺寸图;
实物图
