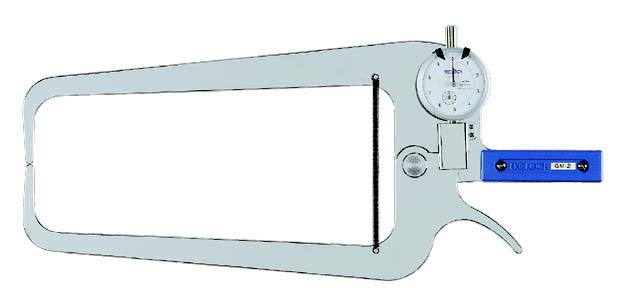

指针式外测卡规GM-2

指针式外测卡规GM-2

型号:GM-2
产地:日本

产品描述

日本TECLOCK指针式外测卡规

产品型号:
GM-2

产品名称(别名):
卡规,外测卡规,外径卡规,外径测量仪

产品说明:
1、外卡规,特别设计,用于测量比较厚、大件的、特殊形状工件的外形尺寸,这些工件用其它量具测量比较困难。
2、特殊尺寸可以定制。


产品用途:

用于测量产品外径,厚度,及壁厚等。

产品特点:
1、方便测量外径,特殊形状或部份产品的厚度和壁厚的测量。

GM-2



技术参数



型号 最小刻度(mm) 测量范围(mm) 指值误差(mm) 最大测量深度(mm) 测量力(N) 重量(g)
GM-1 0.1 0~90 ±0.1 125 5 以下 530
GM-2 0.1 0~90 ±0.1 250 5 以下 800
GM-3 0.1 0~90 ±0.2 400 10 以下 1,400
GM-8 0.1 0~80 ±0.1 130 5 以下 550
GM-9 0.1 0~30 ±0.1 100 5 以下 460
GM-11 0.1 0~50 ±0.1 125 5 以下 480
GM-20 0.1 0~80 ±0.1 125 5 以下 500
GM-21 0.1 0~90 ±0.1 220 5 以下 660
GM-22 0.1 0~90 ±0.1 250 5 以下 720

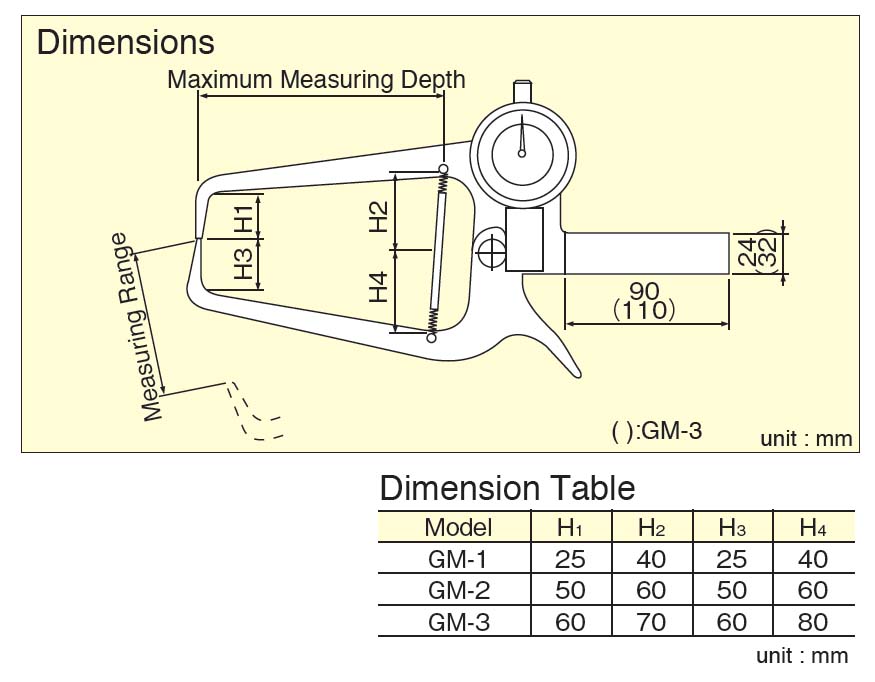

尺寸图

GM-1 GM-2 GM-3尺寸图参考以下:

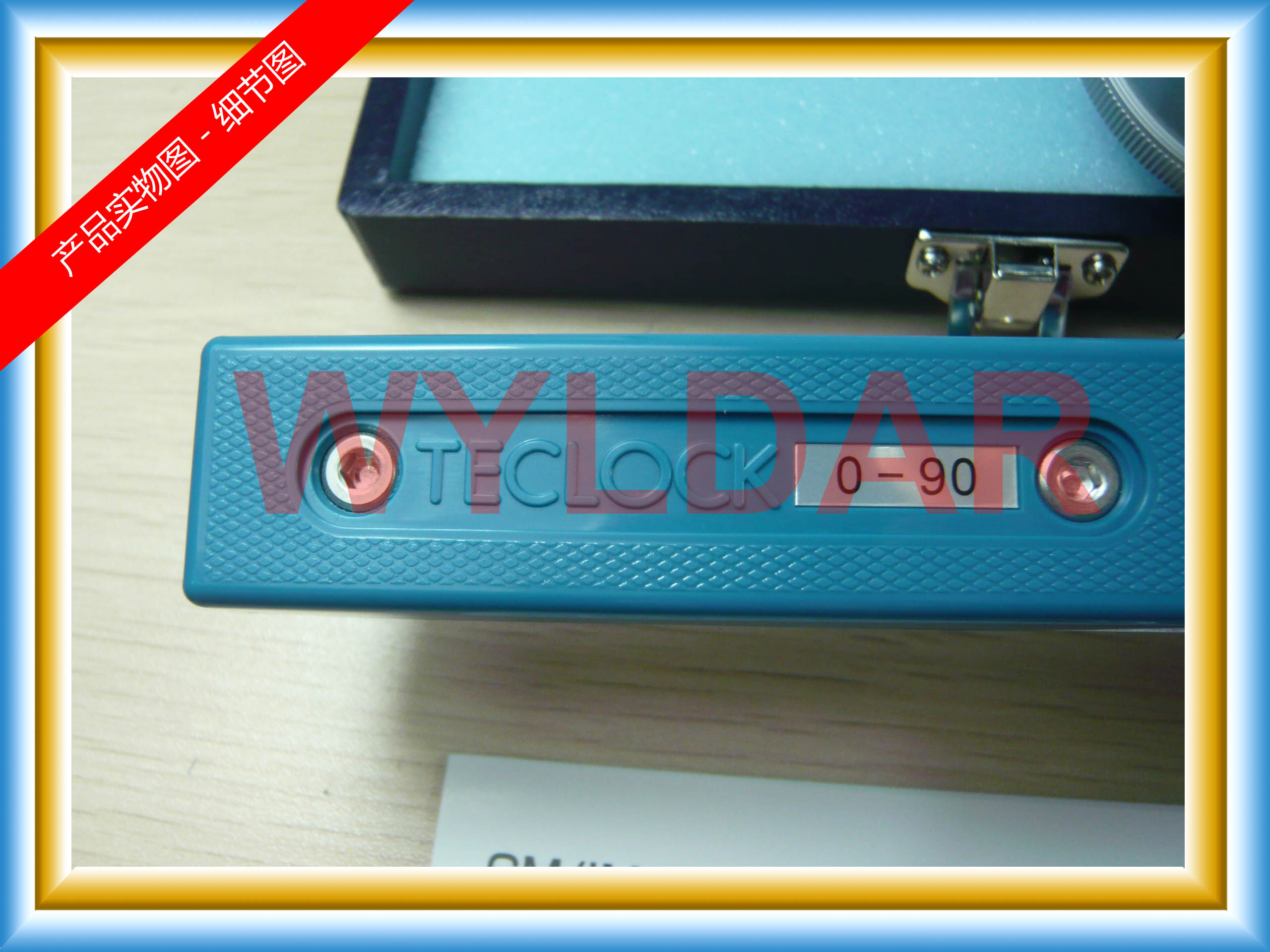

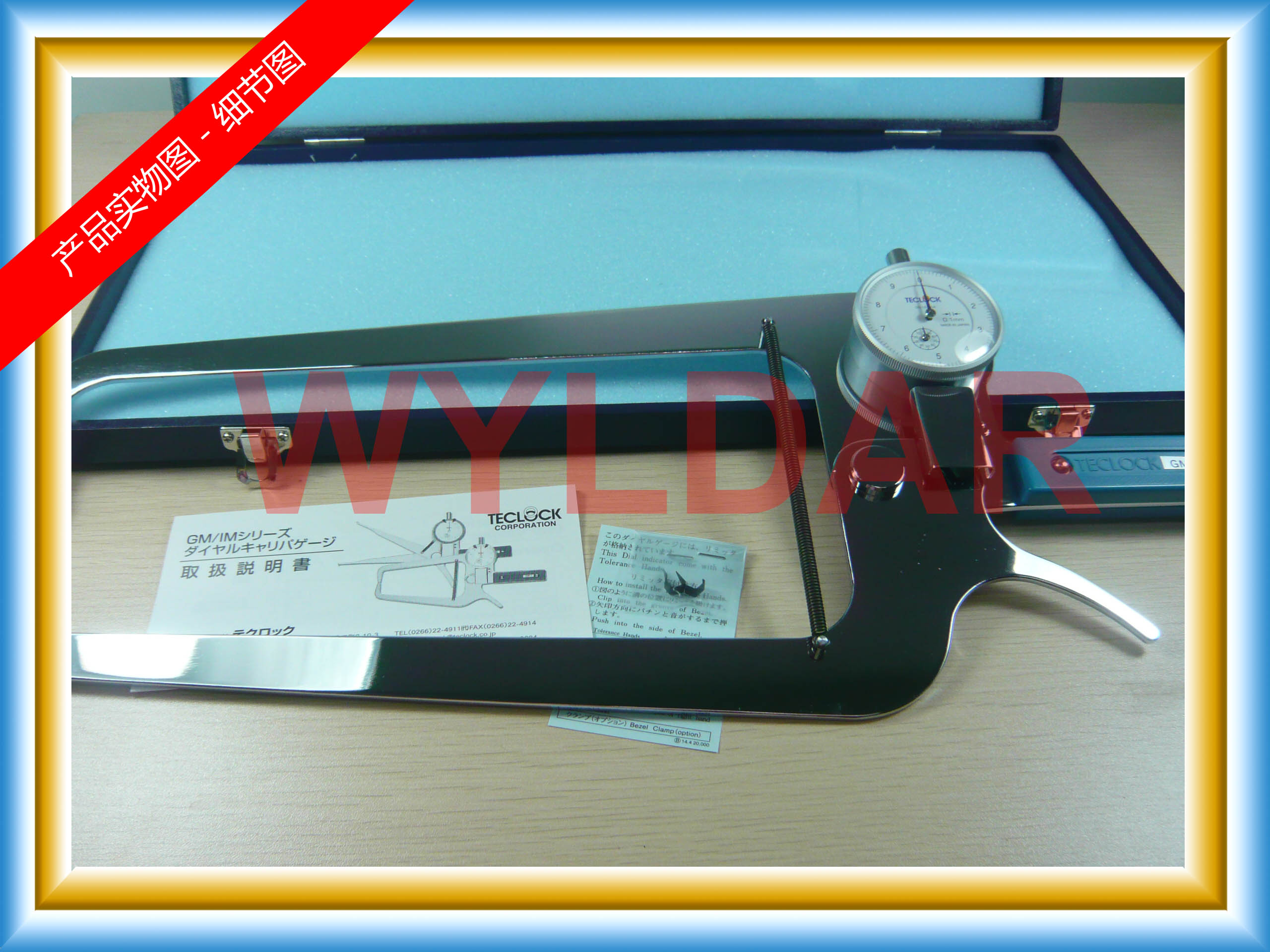

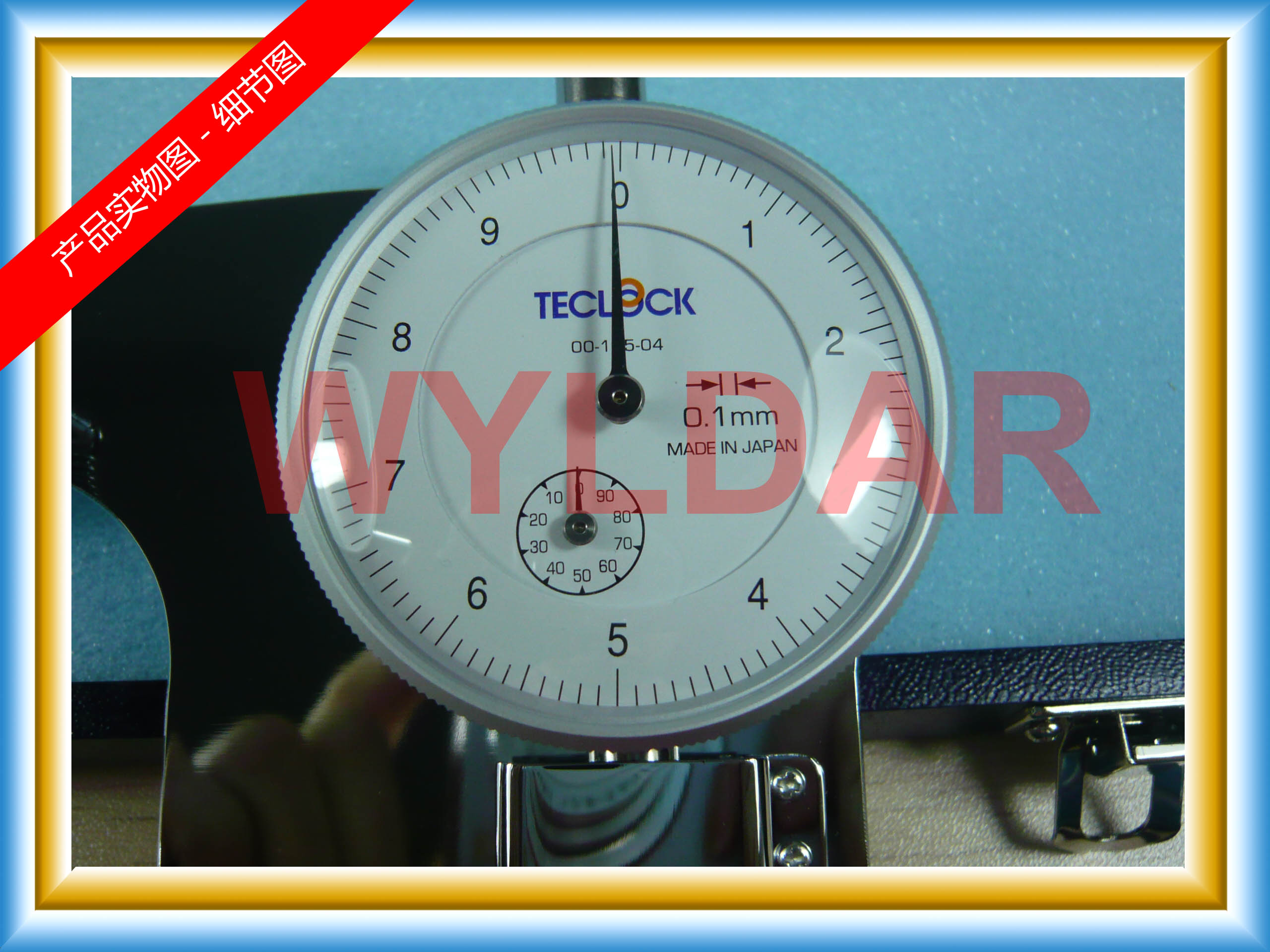

实物图
