指针式内测卡规IM-882
型号:IM-882
产地:日本
产品描述
日本TECLOCK指针式内测卡规
产品型号:
IM-882
产品名称(别名):
卡规,内测卡规,内径卡规,内径测量仪
产品说明:
1、能够测量内径和内沟槽的内卡规,由于测头的改良,O型圈槽的内径也可以测量。
2、更换相应的测头,可测量预设尺寸+/-1mm内的尺寸。(880系列)
3、请用对应的千分尺或环规预设准尺寸,作为基准尺寸。
4、备用测头为2个一组。
产品用途:
1、用于测量产品内径,内部沟槽直径的测量。
产品特点:
1、方便测量孔径,特殊形状或部份其它测量工具不能测量的产品内径。
材质:
测头:硬质合金
IM-882
技术参数
型号 |
最小刻度(mm) |
测量范围(mm) |
指示范围(mm) |
误差 (μm) |
测定力(N) |
重量 (g) |
替换测头 |
测量深度(mm) |
入口直径(mm) |
槽深(mm) |
最小槽宽(mm) |
型号 |
测量范围(mm) |
IM-880 |
0.01 |
20~35 |
2 |
±20 |
3 以下 |
196 |
ZS-423 |
20~23 |
70 |
15~18 |
2.5 |
2.5 |
ZS-424 |
22~25 |
15~18 |
3.5 |
ZS-425 |
24~27 |
16~19 |
4 |
ZS-426 |
26~29 |
18~21 |
4 |
ZS-427 |
28~31 |
20~23 |
4 |
ZS-428 |
30~33 |
22~25 |
4 |
ZS-429 |
32~35 |
24~27 |
4 |
IM-881 |
0.01 |
30~62 |
2 |
±20 |
3 以下 |
218 |
ZS-408 |
30~38 |
75 |
24~32 |
3 |
2.5 |
ZS-409 |
36~44 |
27.4~35.4 |
4.3 |
ZS-410 |
42~50 |
33.4~41.4 |
4.3 |
ZS-411 |
48~56 |
39.4~47.4 |
4.3 |
ZS-412 |
54~62 |
45.4~53.4 |
4.3 |
IM-882 |
0.01 |
55~153 |
2 |
±20 |
3 以下 |
240 |
ZS-413 |
55~73 |
90 |
45~63 |
5 |
3.5 |
ZS-414 |
71~89 |
54~72 |
8.5 |
ZS-415 |
87~105 |
70~88 |
8.5 |
ZS-416 |
103~121 |
86~104 |
8.5 |
ZS-417 |
119~137 |
102~120 |
8.5 |
ZS-418 |
135~153 |
118~136 |
8.5 |

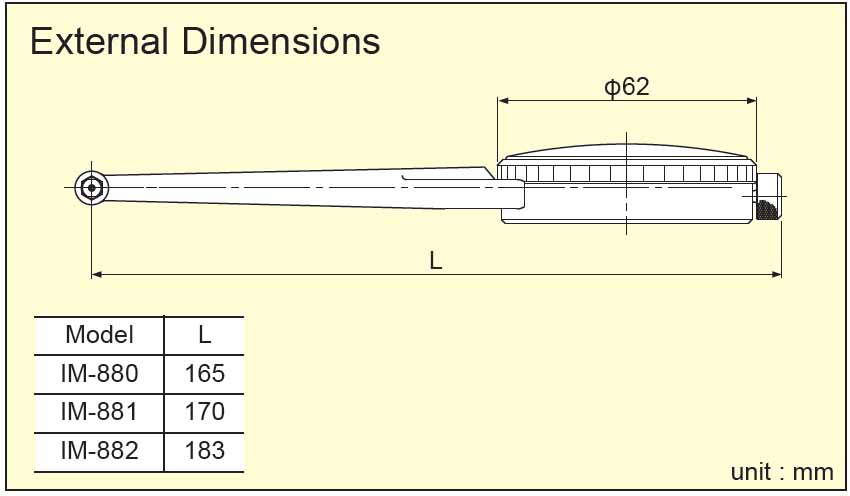

尺寸图
实物图
