指针式内测卡规IM-880
型号：IM-880
产地：日本
产品描述

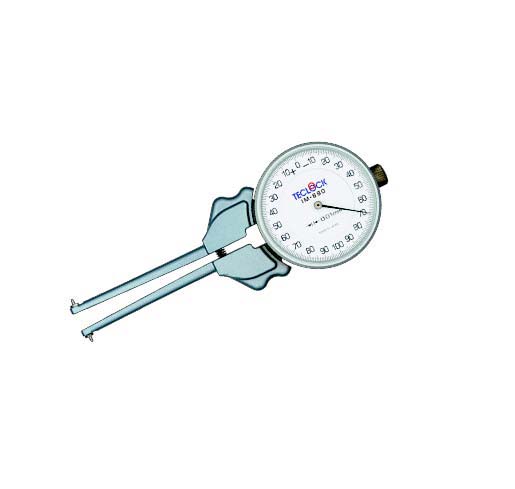

日本TECLOCK指针式内测卡规
产品型号：
IM-880
产品名称（别名）：
卡规，内测卡规，内径卡规，内径测量仪
产品说明：
1、能够测量内径和内沟槽的内卡规，由于测头的改良，O型圈槽的内径也可以测量。
2、更换相应的测头，可测量预设尺寸+/-1mm内的尺寸。（880系列）
3、请用对应的千分尺或环规预设准尺寸，作为基准尺寸。

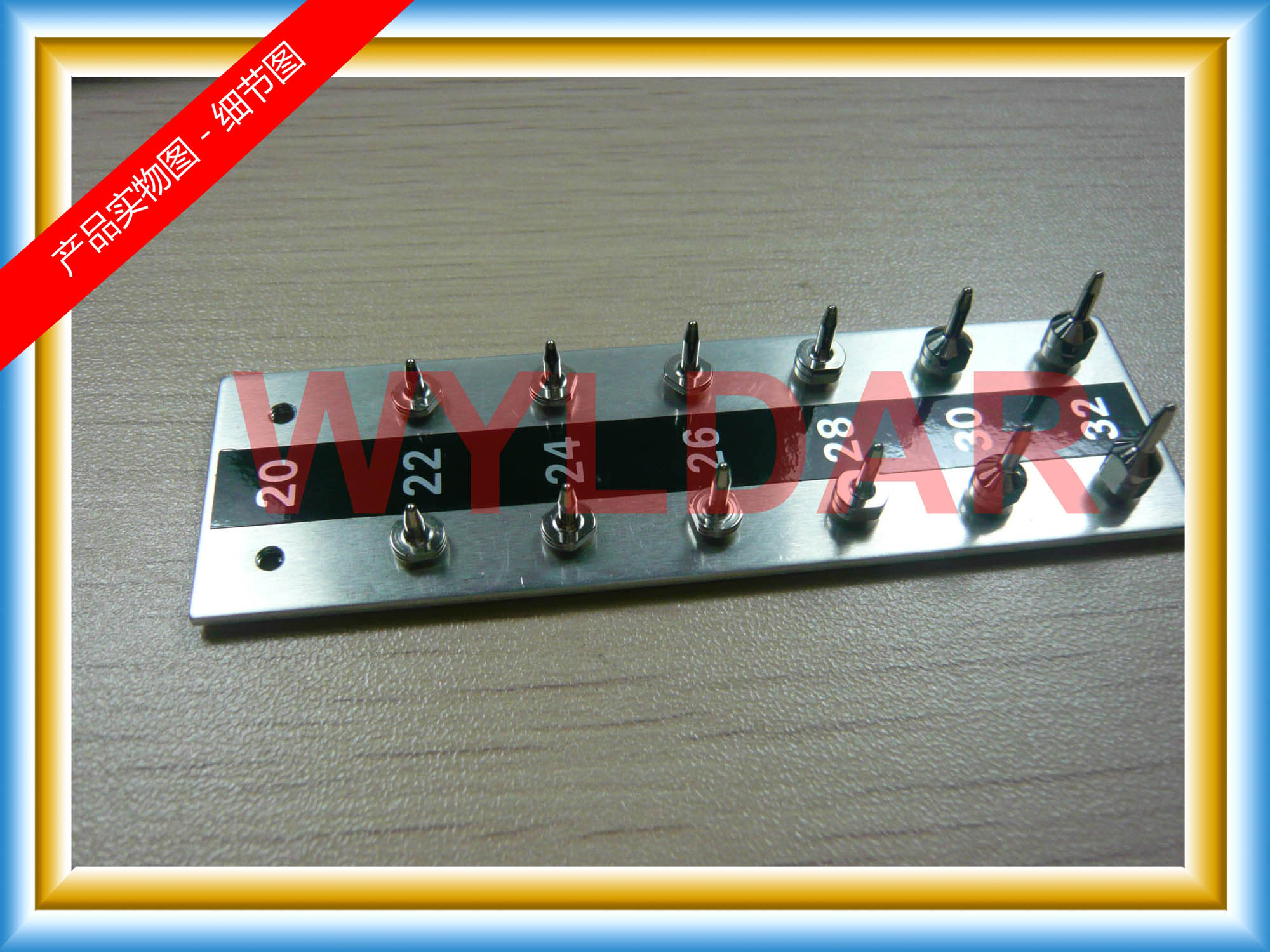

4、备用测头为2个一组。
产品用途：
1、用于测量产品内径，内部沟槽直径的测量。
产品特点：
1、方便测量孔径，特殊形状或部份其它测量工具不能测量的产品内径。
材质：
测头：硬质合金
IM-880
技术参数
| 型号 |
最小刻度（mm） |
测量范围（mm) |
指示范围（mm) |
误差 (μm) |
测定力(N) |
重量 （g) |
替换测头 |
测量深度（mm) |
入口直径（mm) |
槽深（mm) |
最小槽宽（mm） |
| 型号 |
测量范围（mm) |
| IM-880 |
0.01 |
20~35 |
2 |
±20 |
3 以下 |
196 |
ZS-423 |
20~23 |
70 |
15~18 |
2.5 |
2.5 |
| ZS-424 |
22~25 |
15~18 |
3.5 |
| ZS-425 |
24~27 |
16~19 |
4 |
| ZS-426 |
26~29 |
18~21 |
4 |
| ZS-427 |
28~31 |
20~23 |
4 |
| ZS-428 |
30~33 |
22~25 |
4 |
| ZS-429 |
32~35 |
24~27 |
4 |
| IM-881 |
0.01 |
30~62 |
2 |
±20 |
3 以下 |
218 |
ZS-408 |
30~38 |
75 |
24~32 |
3 |
2.5 |
| ZS-409 |
36~44 |
27.4~35.4 |
4.3 |
| ZS-410 |
42~50 |
33.4~41.4 |
4.3 |
| ZS-411 |
48~56 |
39.4~47.4 |
4.3 |
| ZS-412 |
54~62 |
45.4~53.4 |
4.3 |
| IM-882 |
0.01 |
55~153 |
2 |
±20 |
3 以下 |
240 |
ZS-413 |
55~73 |
90 |
45~63 |
5 |
3.5 |
| ZS-414 |
71~89 |
54~72 |
8.5 |
| ZS-415 |
87~105 |
70~88 |
8.5 |
| ZS-416 |
103~121 |
86~104 |
8.5 |
| ZS-417 |
119~137 |
102~120 |
8.5 |
| ZS-418 |
135~153 |
118~136 |
8.5 |

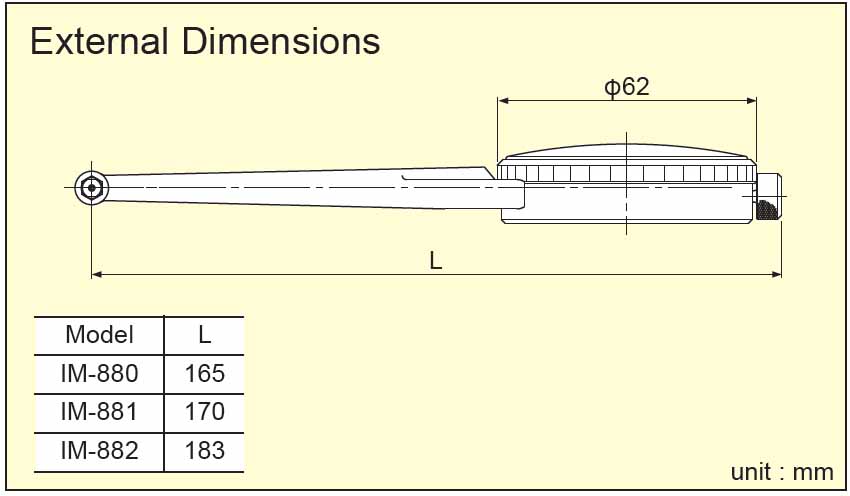

尺寸图

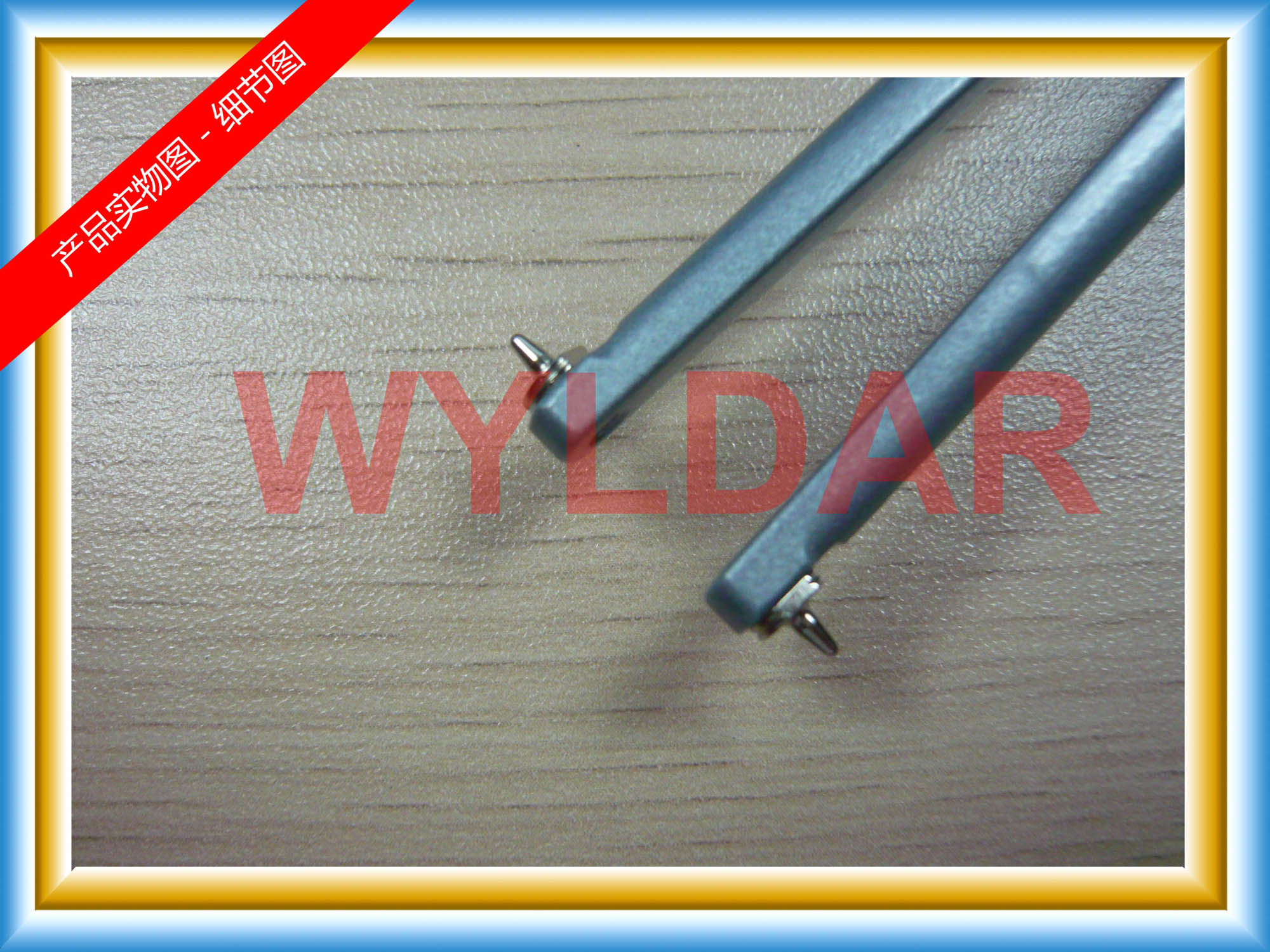

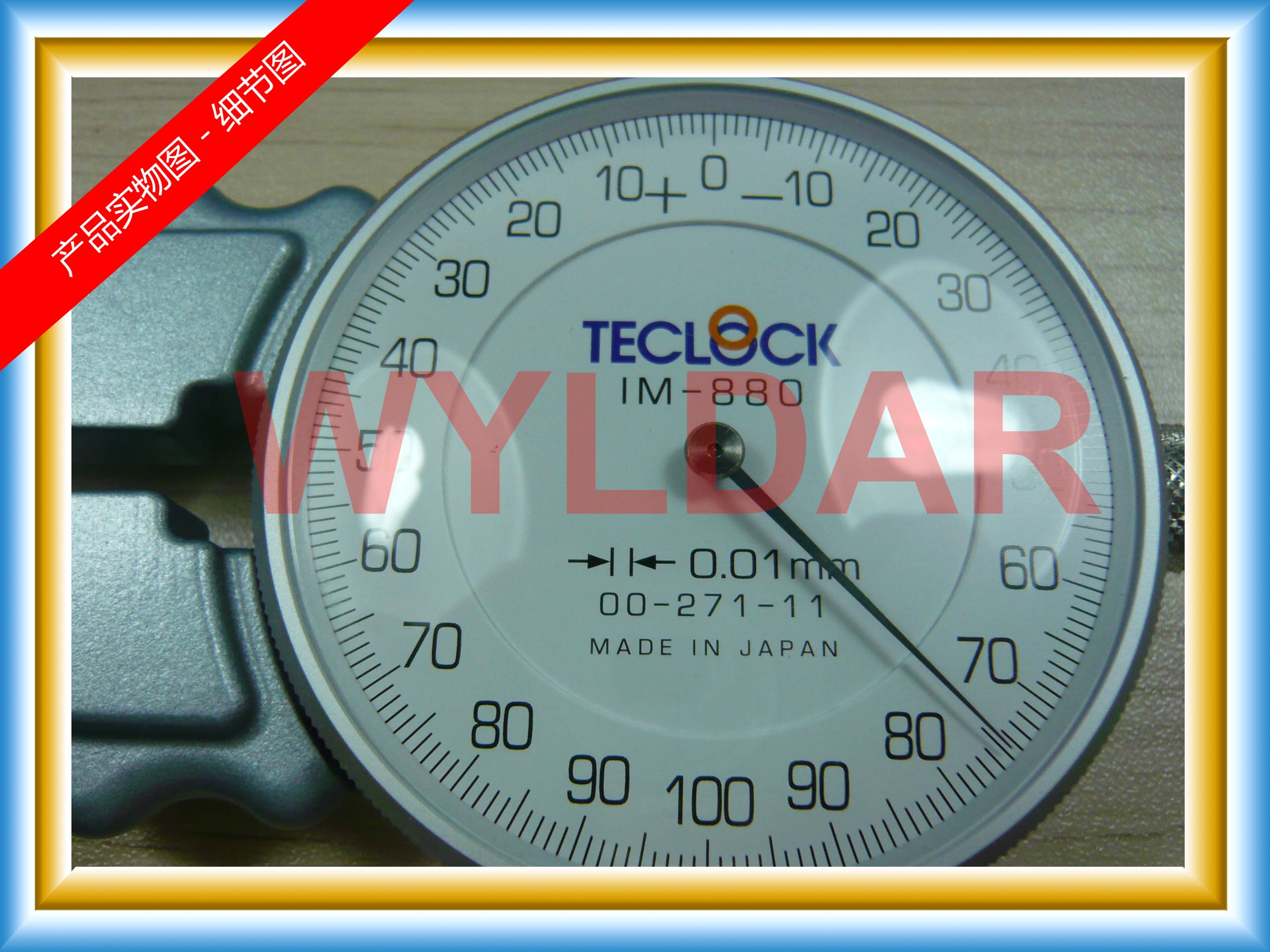

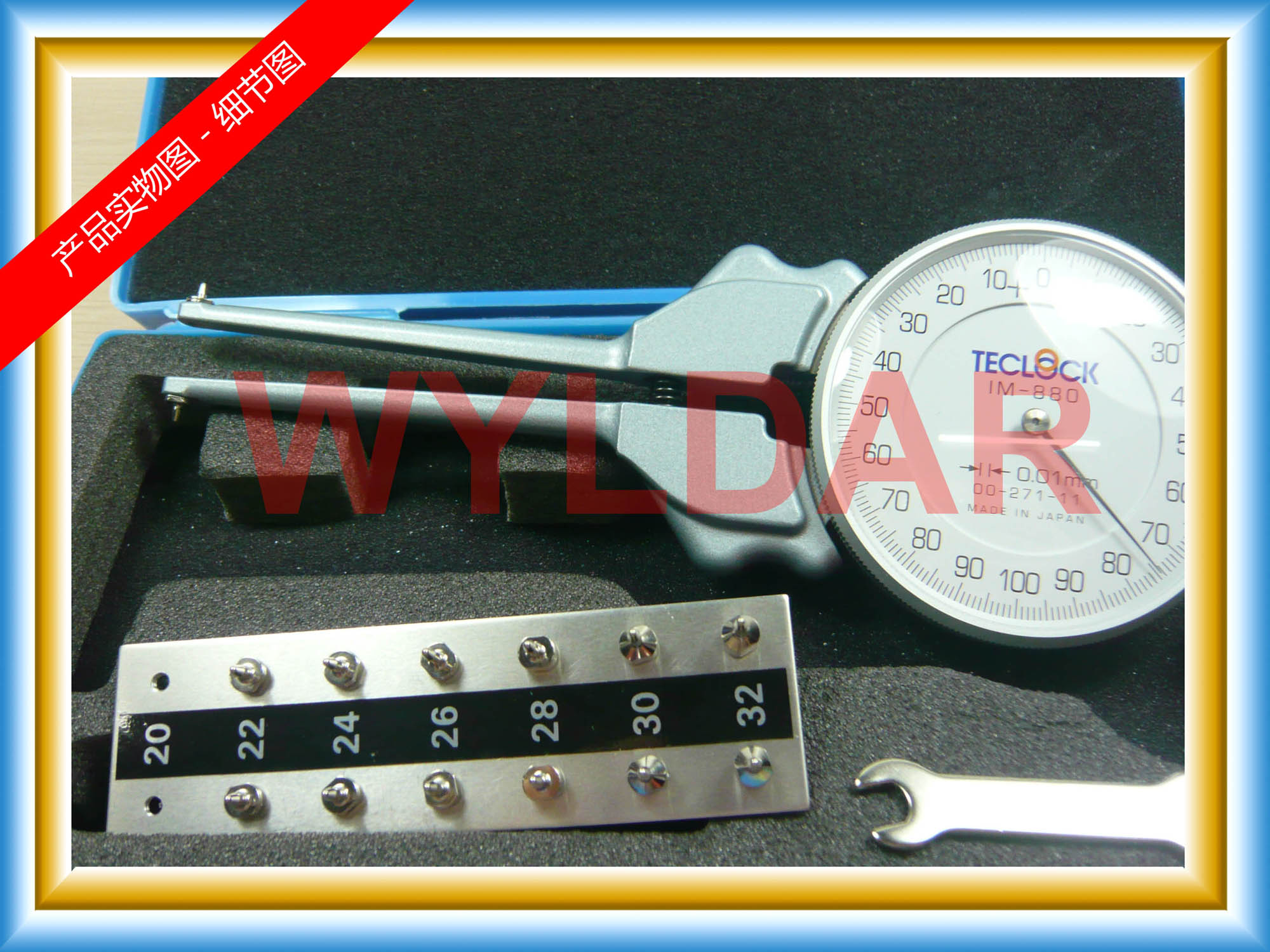

实物图
